製品一覧

減圧弁

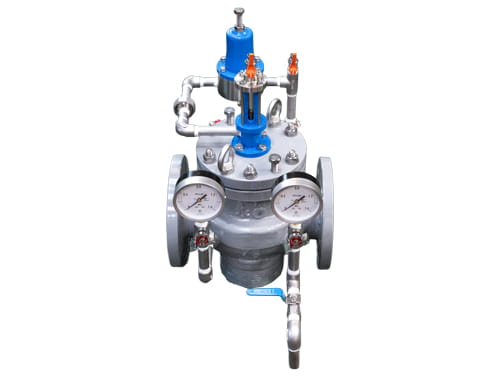

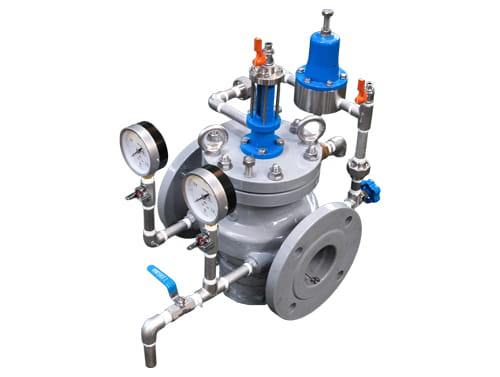

A-22形　リソート弁
（減圧弁）

呼び径	φ50~φ500
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
作動条件	一次圧力（P1）は0.2MPa～2.0MPa 二次圧力（P2）の設定範囲はP1/3-0.06MPa≦P2≦0.7×P1
特徴	1. 流量が0になっても同圧になりません。 2. 水撃（ウォーターハンマー）の防止には最大限の考慮を払っています。 3. 本弁は内部ニードル構造の為、圧力水流入孔の目詰まりを起こすことがありません。 4. 現場の実績を踏まえて、メンテナンス性（維持管理）を考慮した設計を取り入れています。

技術資料をみる

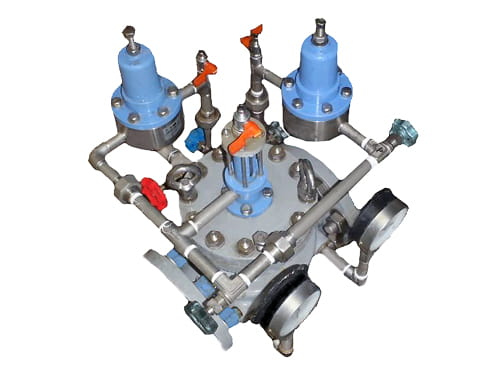

減圧弁

A-22形　リソート弁
（減圧弁）小流量対応形

呼び径	φ50~φ150
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水
作動条件	一次圧力（P1）は0.2MPa～2.0MPa 二次圧力（P2-1）の設定範囲はP1/3-0.06MPa≦P2≦0.7×P1 二次圧力（P2-2）の設定はP2-1のプラス0.05MPa
特徴	1. 小流量での使用時には小流量用に設定したパイロット装置が作動し、使用量に応じて安定した給水を行います。 2. 火災時などの給水時にはもう一方のパイロット装置が作動し、消火用流量にも対応します。 3. その他は基本的にA-22形リソート弁（減圧弁）と共通となっており、水撃（ウォーターハンマー）への考慮やメンテナンス性も兼ね備えています。

技術資料をみる

減圧弁

A-23形　リソート弁
（二段式減圧弁）

呼び径	φ50~φ500
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
作動条件	一次圧力（P1）は0.2MPa～2.0MPa 二次圧力(高圧側)（P2-1）の設定範囲はP1/3-0.06MPa≦P2≦0.7×P1 二次圧力(低圧側)（P2-2）の設定範囲はP1/3-0.06MPa≦P2≦0.7×P1
特徴	1. 使用流量の多い時（昼間）は、高圧送水しますが、使用流量が少ない時（夜間）はこれに適した低圧送水に自動的に切り替わります。 2. 低圧送水中でも、消火作業などにより流量が多くなれば、自動的に高圧送水に切替ります。 3. 高圧と低圧の切替点の流量は、実情に応じて調整できます。 4. 流量検出装置を必要としない為、構造は極めて簡単で維持管理が容易です。 5. その他は基本的にA-22形リソート弁（減圧弁）と共通となっており、水撃（ウォーターハンマー）への考慮やメンテナンス性も兼ね備えています。

技術資料をみる

減圧弁

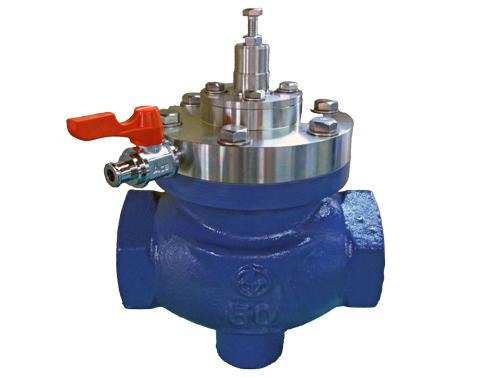

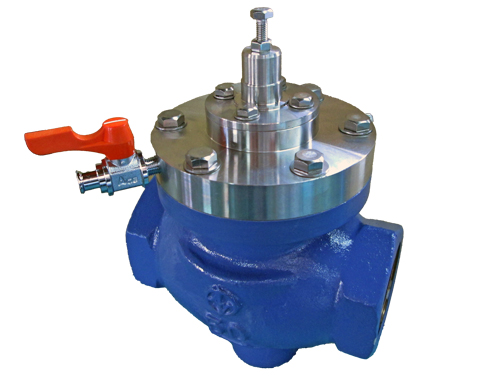

パイロット式ハイスター減圧弁

呼び径	φ25、φ40、φ50
接続	ねじ込み式、フランジ式（別売の補足管の取付時）
接続ネジ寸法	Rc1（φ25）、Rc1 1/2（φ40）、Rc2（φ50）
流体	水道水、農業用水、工業用水など
作動条件	一次圧力（P1）は0.2MPa～0.75MPa 二次圧力（P2）の設定範囲は0.1MPa≦P2≦P1-0.07MPa
特徴	1. 流入圧力（一次圧力：P1）の変動に対しても二次圧力（P2）は安定します。 2. ニードルによる自浄作用で、圧力水流入孔の目詰まりを起こすことがありません。 3. 分解組立が容易で、部品交換も簡単です。 4. パイロット弁を内蔵した構造で小型です。

技術資料をみる

水位調整弁

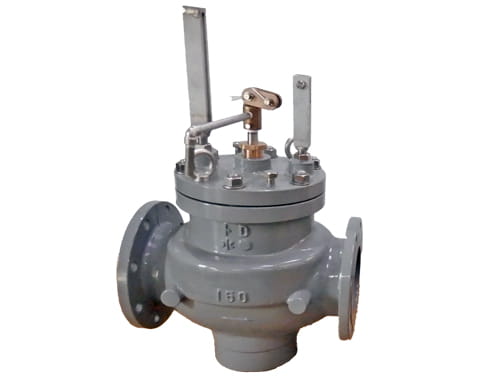

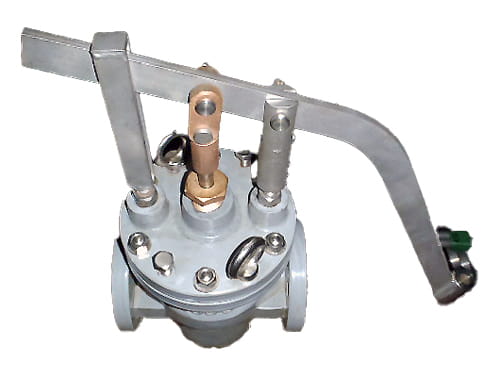

A-14形　リソート弁
（水槽内水位調整弁）

呼び径	φ50~φ500
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
作動条件	流入圧0MPa~1.6MPa
特徴	1. フロートの浮力と梃子の力および水圧を利用して弁を開閉します。 2. 水流を押さえ込む方向に弁の閉止作動が行われるので、ハンチング現象が起きません。 3. 作動が正確で確実です。

技術資料をみる

水位調整弁

A-10形　スライダーフロート弁
（水槽内水位調整弁）

呼び径	φ50~φ300
接続	JIS G5527：7.5K、JIS 10K
流体	水道水、農業用水、工業用水など
作動条件	流入圧0MPa~1.0MPa
特徴	1. 弁管内に流路を妨げる物がなく、抵抗が少ないので通水容量が大きいです。 2. 弁管の外周に適度の隙間があり、流体はこの部分も通過するので、摺動抵抗がなく滑動します。 3. ソフトシールによって、極めて小さい力で弁を開閉することができます。 4. 弁開閉時の水撃（ウォーターハンマー）は起こりません。 5. オールステンレス製の為、発錆がありません。

技術資料をみる

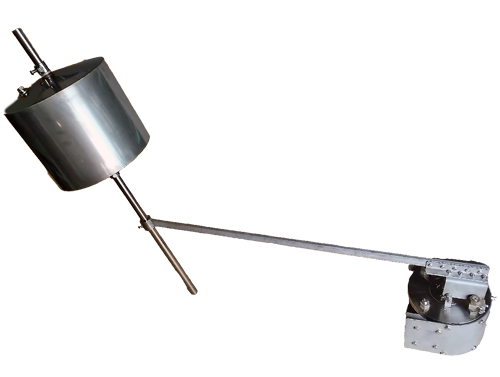

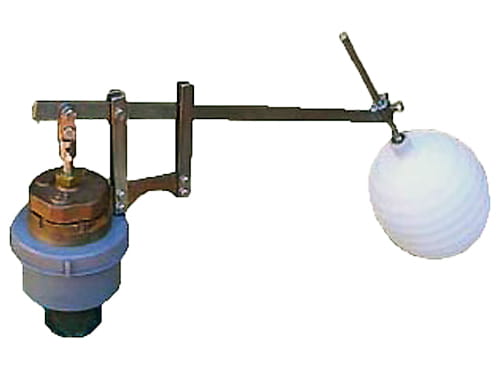

水位調整弁

フロート式ハイスター弁
（水槽内水位調整弁）

呼び径	φ25~φ50
接続ネジ寸法	Rc1（φ25）、Rc1 1/2（φ40）、Rc2（φ50）
接続	ねじ込み式
流体	水道水、農業用水、工業用水など
作動条件	流入圧0MPa~1.0MPa
特徴	1. 水位の変化を巧みに感知し、水撃（ウォーターハンマー）を起こさず、管路の安全を保ちます。 2. フロートの浮力と梃子の力および水圧を利用して弁を開閉します。

技術資料をみる

水位調整弁

A-15形　リソート弁
（水槽外水位調整弁）

呼び径	φ50~φ500
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
作動条件	バルブの前後の差圧が0.05MPa以上
特徴	1. 弁が自動的に水の使用量に応じた開度をとるので、使用量の増減にかかわらず水位が一定に保たれます。 2. 水の使用量が急減しても内蔵するニードル構造によって水撃（ウォーターハンマー）を防止します。 3. 本弁は内部ニードル構造の自動求心構造により、圧力水流入孔の目詰まりを起こすことがありません。 4. 現場の実績を踏まえて、メンテナンス性（維持管理）を考慮した設計を取り入れています。

技術資料をみる

水位調整弁

A-16形　リソート弁
（二点水位調整弁）

呼び径	φ50~φ500
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
作動条件	バルブの前後の差圧が0.05MPa以上上限水位HWL（High Water Level）-下限水位LWL（Low Water Level）間寸法は任意に調整可能です。
特徴	1. 下限水位を自由に設定できる為、給水池、配水池、水槽などの停滞水をなくし、水質の悪化を防止できます。 2. 半開運転をしない為、弁の摩耗がなく、長期間使用可能です。 3. 一次圧力の増減に無関係に作動し、かつ開閉動作が円滑、軽快です。 4. 主弁に内蔵するニードル構造によって、急閉による水撃（ウォーターハンマー）を防止します。

技術資料をみる

水位調整弁

A-17形　リソート弁
（一次圧保持水位調整弁）

呼び径	φ50~φ500
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
作動条件	バルブの前後の差圧が0.05MPa以上、パイロット装置の圧力設定範囲は0.05MPa~0.70MPa
特徴	1. 一次圧力が所定の圧力以下に下がりません。 2. 一次圧力を保持しながら、二次側の水槽の水位を保持することもできます。 3. 上流側の水槽の水位を一定水位以下に下げないようにするときにも使えます。 4. 現場の実績を踏まえて、メンテナンス性（維持管理）を考慮した設計を取り入れています。

技術資料をみる

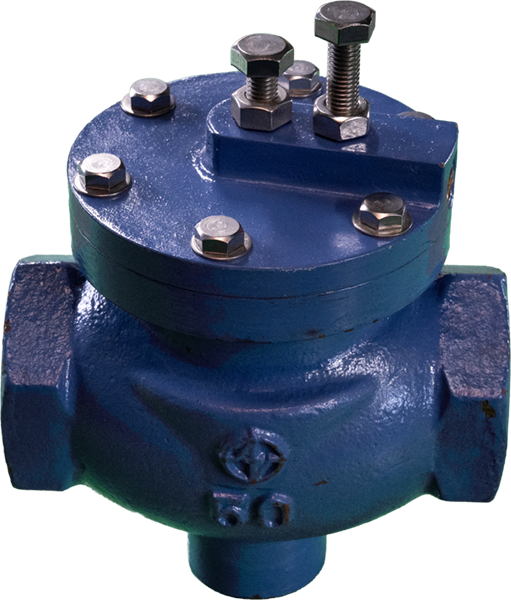

水位調整弁

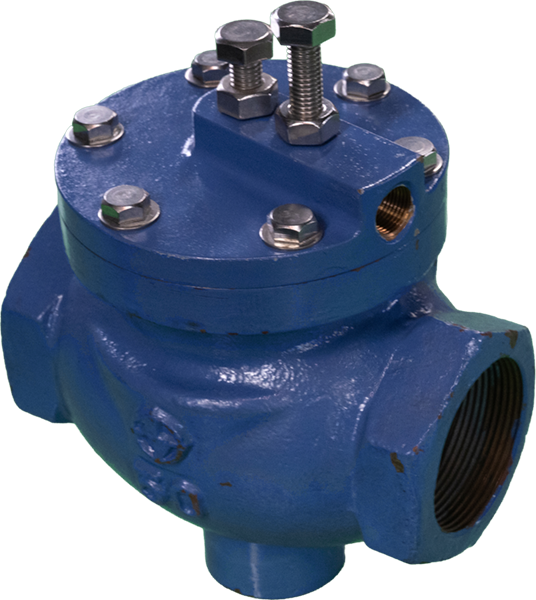

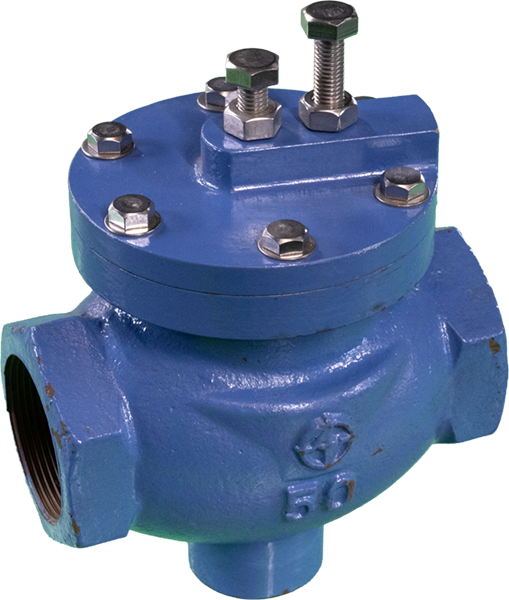

パイロット式ハイスター弁
（水槽外水位調整弁）

呼び径	φ25~φ50
接続ネジ寸法	Rc1（φ25）、Rc1 1/2（φ40）、Rc2（φ50）
接続	ねじ込み式
流体	水道水、農業用水、工業用水など
作動条件	0.1MPa～0.75MPa
特徴	1. 取扱いが簡単で安定した給水が可能です。 2. 内部ニードル構造を採用し、水撃（ウォーターハンマー）の防止には最大限の考慮を払っています。 3. 内部ニードルの自浄作用により、圧力水流入孔の目詰まりを起こすことがありません。 4. 分解組立が容易で、部品交換も容易です。

技術資料をみる

流量調整弁

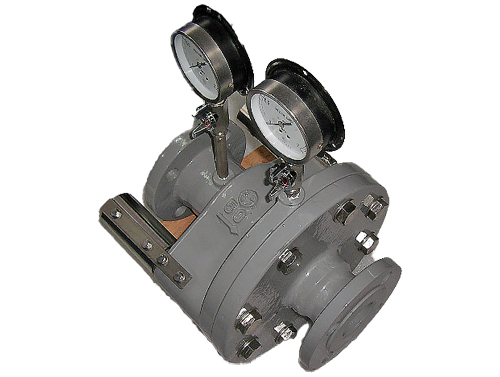

AV-20形　筒形定流量弁

呼び径	φ50~φ150
接続	JIS G5527：7.5K、JIS 10K
流体	水道水、農業用水、工業用水など
作動条件	0.1MPa～1.0MPa、設定流量に応じてノズルを選定します。
特徴	1. 流量調整は外部のバネの調整で行います。 2. 本体にベンチュリー管方式のノズルとピストンを内蔵し、外部に調整用スプリングを配置した簡単な構造です。

技術資料をみる

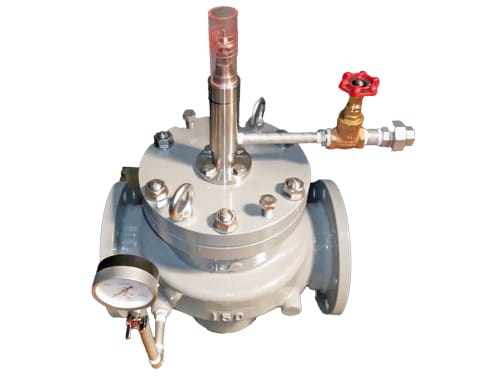

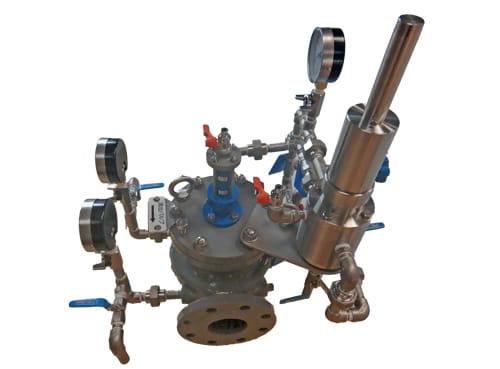

緊急遮断弁

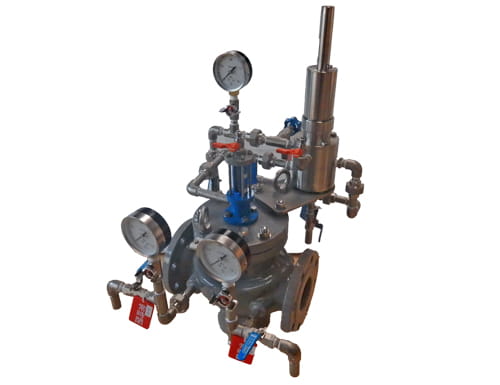

A-32形　リソート弁
（緊急遮断弁）

呼び径	φ50~φ400
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水
作動条件	バルブの前後の差圧が0.05MPa以上、一次圧力（P1）の設定範囲は0.05MPa～0.70MPa
特徴	1. 流入管と流出管を緊急遮断する為の2台のバルブと、バイパス管を緊急開放する為の1台のバルブの計3台のバルブで機能をさせます。 2. 配水本管の圧力が設定圧力より低くなると、流入管と流出管の2台のバルブは閉止します。バイパス管のバルブは開放し本管の流路を確保します。配水本管の圧力が設定圧力より高くなると自動復帰します。 3. 現場の実績を踏まえて、メンテナンス性（維持管理）を考慮した設計を取り入れています。

緊急遮断弁

貯水槽用緊急遮断弁

呼び径	φ75~φ400
接続	JIS G5527：7.5K
流体	水道水
作動条件	遮断圧力は0.05MPa～0.15MPaで任意に設定可能
特徴	1. 流入側、流出側、バイパス側の3台分のバルブ機能を本弁1台に集約しています。 2. 配水本管の圧力が設定圧力より低くなると、バルブが作動して貯水槽内の水を確保し、配水本管の流路も確保します。配水本管の圧力が設定圧力より高くなると自動復帰します。 3. 自動復帰を手動復帰にする事も可能です。 4. 現場の実績を踏まえて、メンテナンス性（維持管理）を考慮した設計を取り入れています。

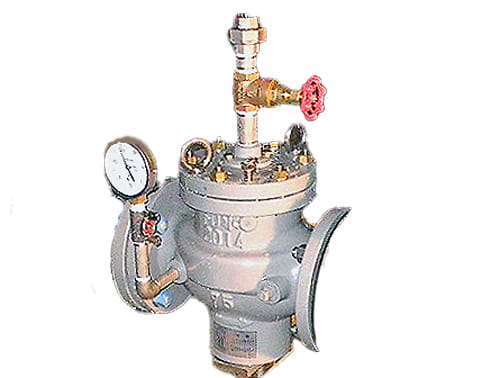

安全弁

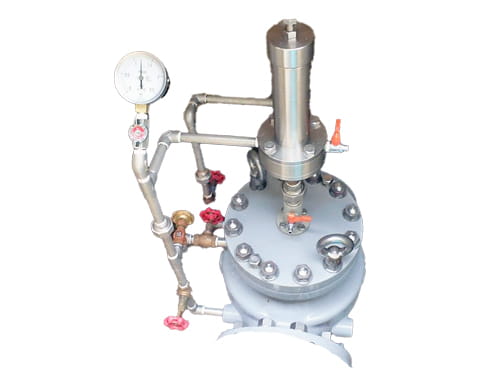

A-24形　リソート弁
（緩閉式安全弁）

呼び径	φ50~φ300
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
作動条件	バルブの前後の差圧が0.05MPa以上、一次圧力（P1）の設定範囲は0.05MPa～0.70MPa
特徴	1. 一次圧力が設定圧力以上に上昇した際に弁が開き、余分の水を放出します。 2. 一次圧力が設定圧力以下になっても主弁が急閉しない為、二次的な圧力の急上昇を防げます。 3. 本弁は内部ニードル構造の自動求心装置により、圧力水流入孔の目詰まりを起こすことがありません。 4. 現場の実績を踏まえて、メンテナンス性（維持管理）を考慮した設計を取り入れています。

技術資料をみる

安全弁

アングル形安全弁

呼び径	φ50
接続	ねじ込み式
接続ネジ寸法	Rc2
流体	水道水、農業用水、工業用水など
作動条件	0.1MPa～0.75MPa
特徴	1. 大吐出容量を実現し、良好な一次圧力保持性能を有します。 2. 内部ニードル構造を採用し、水撃（ウォーターハンマー）の防止には最大限の考慮を払っています。 3. 内部ニードルの自浄作用により、圧力水流入孔の目詰まりを起こすことがありません。 4. 安全弁用途の他、一次圧力調整弁としても使用可能です。

技術資料をみる

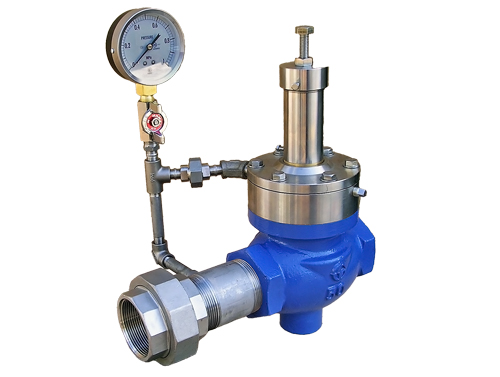

安全弁

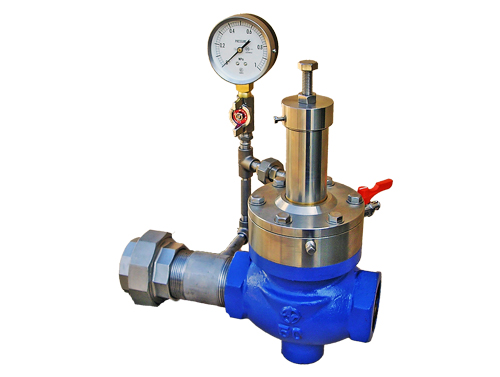

パイロット式ハイスター安全弁

呼び径	φ25~φ50
接続ネジ寸法	Rc1（φ25）、Rc1 1/2（φ40）、Rc2（φ50）
接続	ねじ込み式
流体	水道水、農業用水、工業用水など
作動条件	0.1MPa～0.75MPa
特徴	1. 取扱いが簡単で、良好な一次圧力保持性能を有します。 2. 内部ニードル構造を採用し、水撃（ウォーターハンマー）の防止には最大限の考慮を払っています。 3. 内部ニードルの自浄作用により、圧力水流入孔の目詰まりを起こすことがありません。 4. 現場の実績を踏まえて、メンテナンス性（維持管理）を考慮した設計を取り入れています。

技術資料をみる

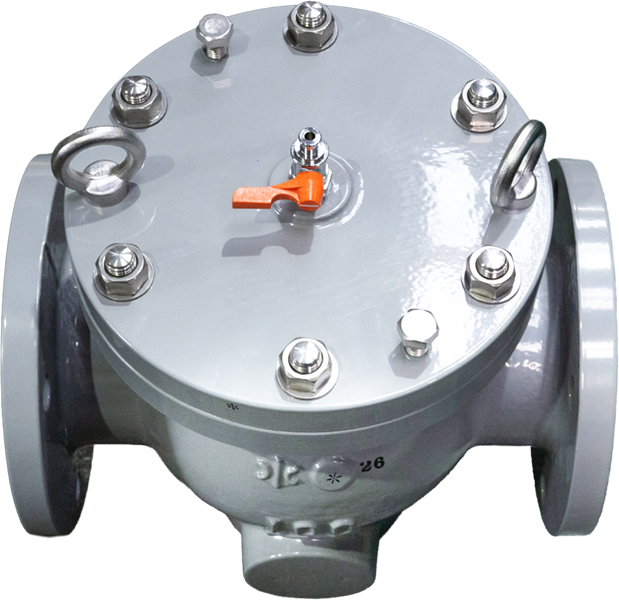

ストレーナ

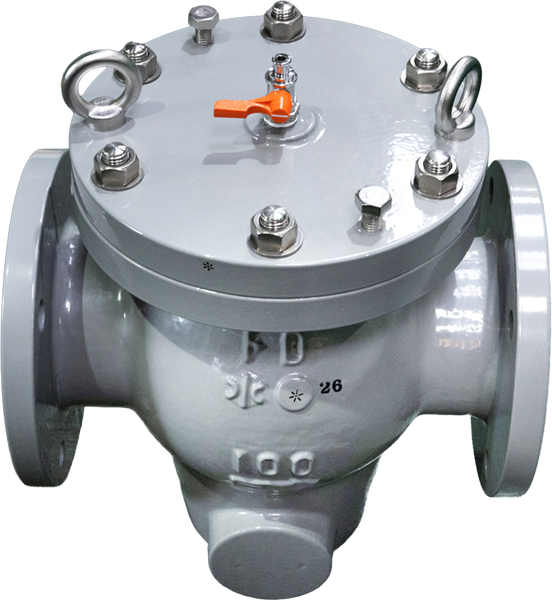

A-87形　ストレーナ

呼び径	φ50~φ500
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
特徴	1. 配管内の異物をストレーナで捕捉します。 2. 通水断面積が大きく、流路がスムーズで圧力損失を少なくしています。

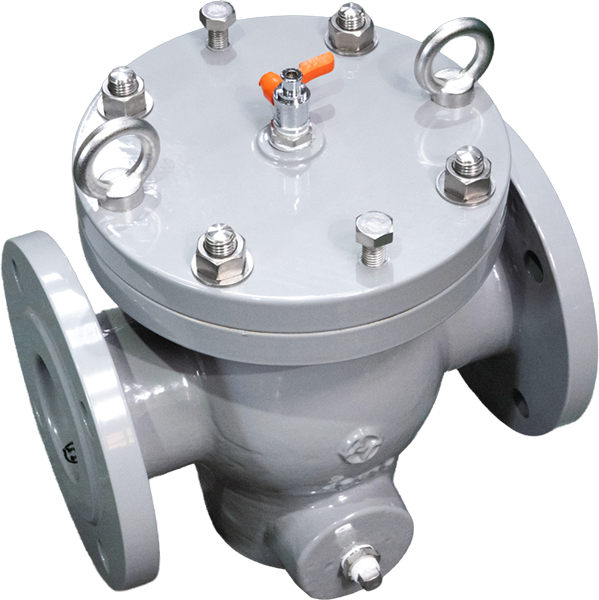

ストレーナ

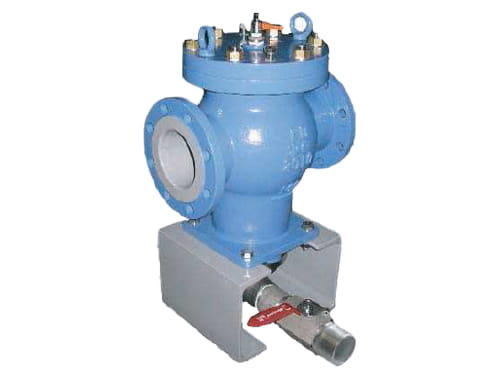

A-89形　底ドレン式ストレーナ

呼び径	φ50~φ200
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
特徴	1. 分解せずに本体底部の排水バルブより、異物を放出する事ができます。 2. 通水断面積が大きく、流路がスムーズで圧力損失を少なくしています。

技術資料をみる

ストレーナ

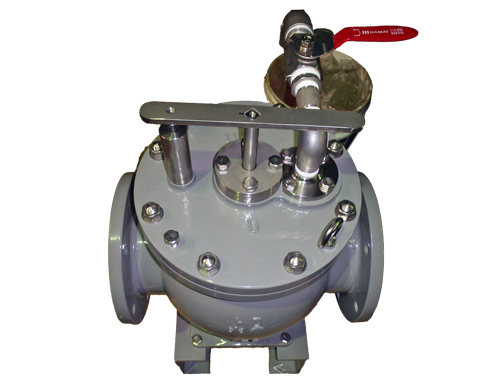

A-89形　スクレーパ付ストレーナ

呼び径	φ50~φ200
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
特徴	1. ストレーナに付いた異物は、水を止める事なく、上部ハンドル操作にて本体底部の排水バルブより放出する事ができます。 2. 通水断面積が大きく、流路がスムーズで圧力損失を少なくしています。

技術資料をみる

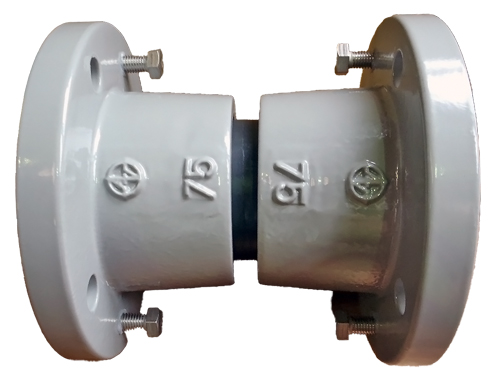

伸縮管

SF形　スッポンジョイント

呼び径	φ50~φ150
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
特徴	1. 水道管用鋼管（SGP）または水道用塩ビ管（VP）用とし、仕切弁の両側などや芯違いの場合にも使用できます。 2. ジョイント本体とパイプを接合すると、本体位置を任意に設定できます。 3. ジョイント本体の接合により、フランジ接合ができます。 4. ジョイント本体接合部での上下左右の曲りが自在にできます。

技術資料をみる

伸縮管

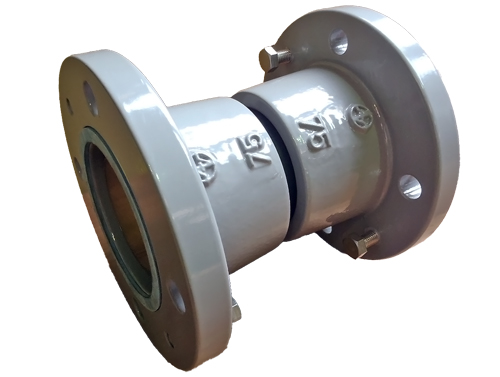

SP形　スッポンジョイント

呼び径	φ50~φ500
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
特徴	1. 伸縮可とう性があり、ピット内配管を容易にします。 2. パイプはSUS製で錆に強い素材です。 3. 面間寸法は任意に製作できます。

技術資料をみる

伸縮管

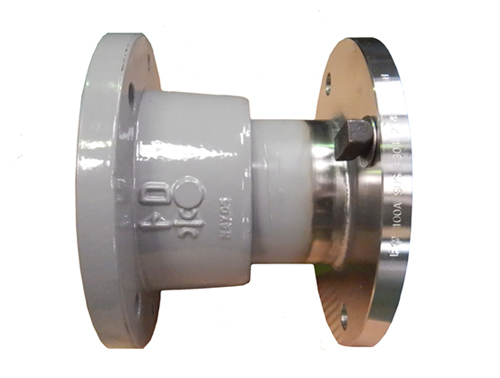

SG形　スッポンジョイント

呼び径	φ50~φ300
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
特徴	1. SP形スッポンジョイントの面間よりも短面管の配管時に適しています。 2. 伸縮可とう性があり、ピット内配管を容易にします。 3. パイプはSUS製で錆に強い素材です。 4. 面間寸法は任意に製作できます。

技術資料をみる

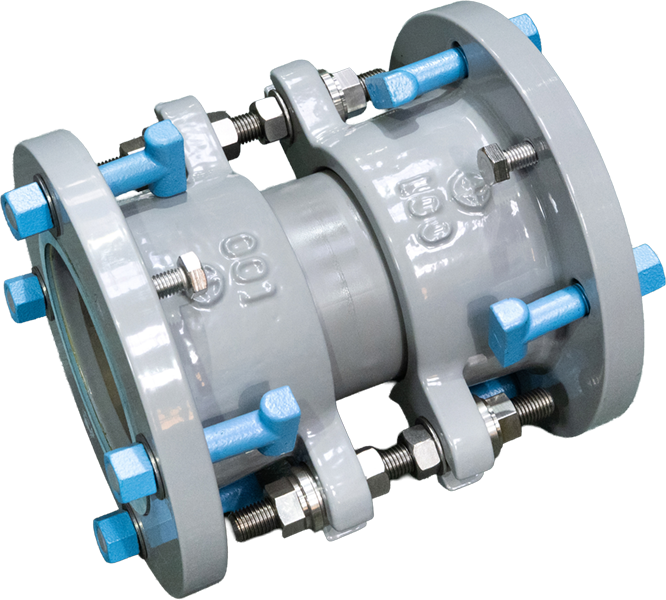

伸縮管

SL形　スッポンジョイント

呼び径	φ50~φ300
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
特徴	1. 伸縮可とう性があり配管を容易にし、配管後にロックボルトで面間を固定できます。 2. パイプはSUS製で錆に強い素材です。 3. 面間寸法は任意に製作できます。

技術資料をみる

伸縮管

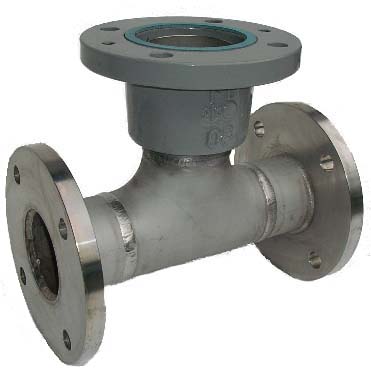

ST形　スッポンジョイント

呼び径	φ50~φ300
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
特徴	1. T字管の一方に伸縮可とう性があり、配管を容易にします。 2. T字管はSUS製で錆に強い素材です。 3. 面間寸法は任意に製作できます。

技術資料をみる

伸縮管

SE形　スッポンジョイント

呼び径	φ50~φ300
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
特徴	1. 90°エルボ管の一方に伸縮可とう性があり、配管を容易にします。 2. 90°エルボ管はSUS製で錆に強い素材です。 3. 面間寸法は任意に製作できます。

技術資料をみる

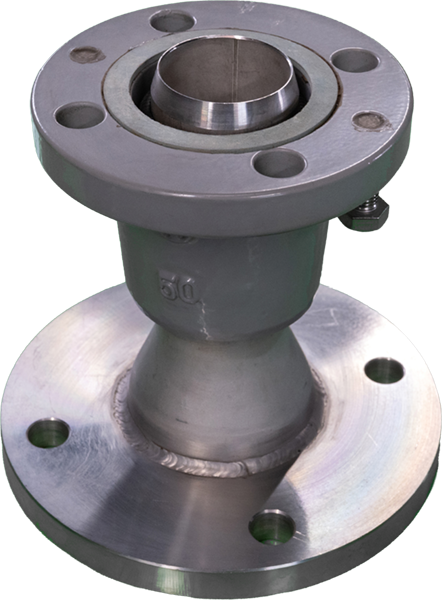

伸縮管

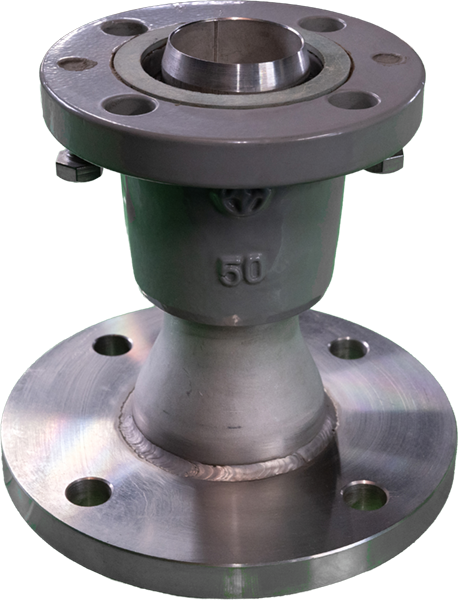

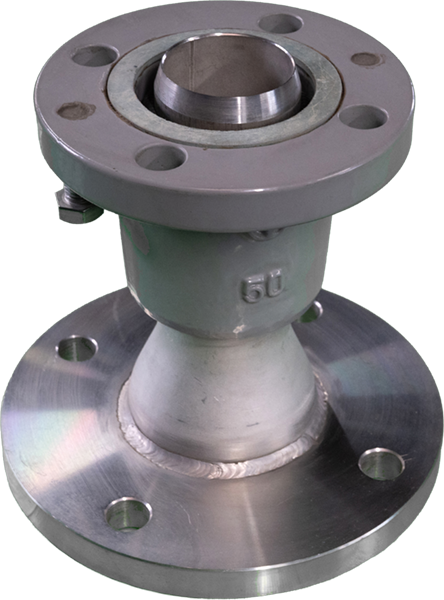

SR形スッポンジョイント

呼び径	φ50~φ300
接続	JIS G5527：7.5K、JIS 10K、JIS 16K、JIS 20K
流体	水道水、農業用水、工業用水など
特徴	1. レジューサ管の一方に伸縮可とう性があり、配管を容易にします。 2. レジューサ管はSUS製で錆に強い素材です。 3. 面間寸法は任意に製作できます。

技術資料をみる

空気弁

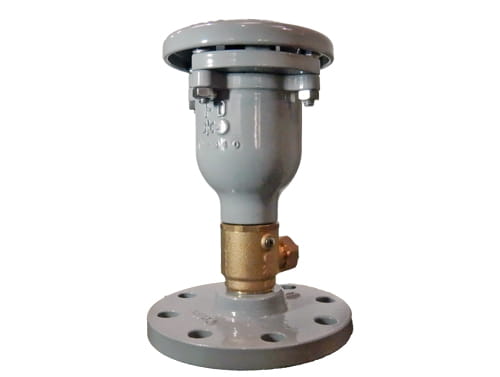

浅層埋設対応型　急速空気弁

呼び径	φ25、φ75
接続	φ25はネジ形（Rc1 1/4）とフランジ形 φ75はフランジ形、フランジ形の接続フランジはJIS G5527：7.5K、JIS 10K
流体	水道水、農業用水、工業用水など
特徴	1. 浅層埋設に対応し、確実な吸排気を実現します。

空気弁

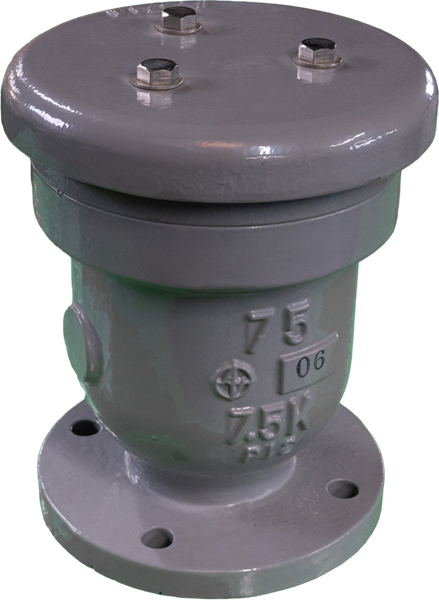

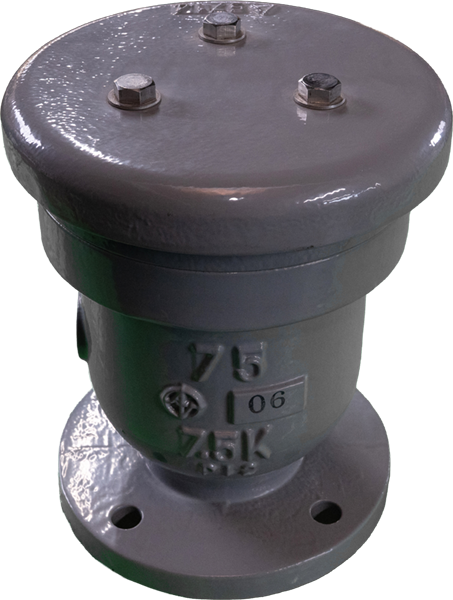

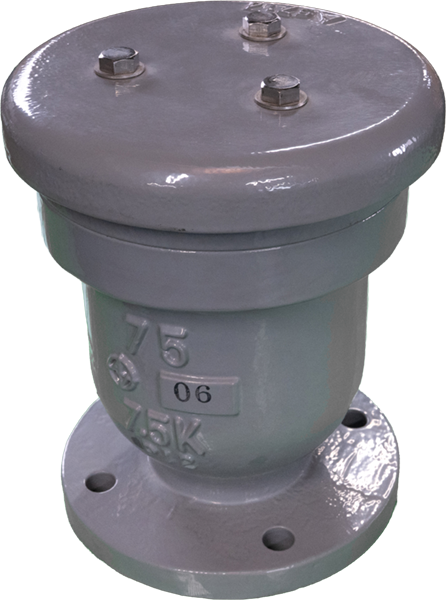

急速空気弁

呼び径	φ13~φ200
接続	φ13~φ25はネジ形とフランジ形、ネジ形の接続ネジは、Rc3/4（φ13）、Rc1（φ20）、Rc1 1/4（φ25）フランジ形の接続フランジはJIS G5527：7.5K、JIS 10K、JIS 16K φ50~φ200はフランジ形、フランジ形の接続フランジはJIS G5527：7.5K、JIS 10K、JIS 16K
流体	水道水、農業用水、工業用水など
特徴	1. 遊動弁体とフロート弁体により2段式に開閉する為、閉弁時の衝撃を抑制します。 2. 遊動弁体を長くしている為、案内に沿って円滑に開閉し、確実に作動します。

技術資料をみる

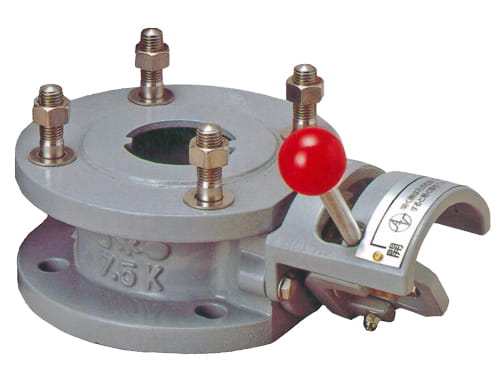

補修弁

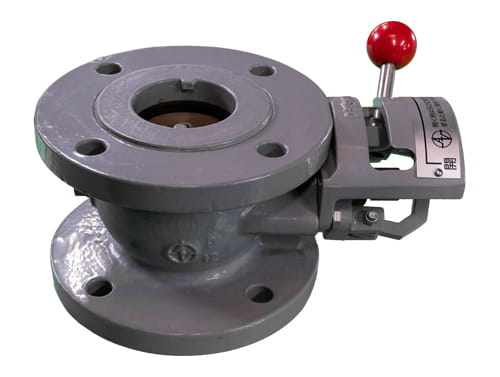

αL形　トーアツ補修弁

呼び径	φ75~φ200
接続	JIS G5527：7.5K、JIS 10K
流体	水道水、農業用水、工業用水など
特徴	1. 弁体に等圧孔を設けてあり、操作レバーのワンタッチ操作で上流側圧力を下流側に導き等圧にして弁の開閉をするため、軽快な操作ができます。 2. 操作レバーは、コ字状の案内溝内を動くため、無理な力をかけずに開閉でき、案内溝の両側のいずれかにある場合には、全開または全閉の位置にロックされています。 3. 弁座は、上流側圧力を利用したセルフシール方式を採用しているため、使用圧力に関係なくシールが確実であるとともに、開閉操作時には弁座の内外がほぼ等しい圧力になり、シーティングトルクが減少し、弁座の摩擦が抑制されます。 4. 偏心形半球式回転弁の為、全開時には弁体は弁箱の側面に回転移動し流路を防ぐ事はありません。

技術資料をみる

補修弁

αQ形　トーアツ補修弁

呼び径	φ75~φ100
接続	JIS G5527：7.5K、JIS 10K
流体	水道水、農業用水、工業用水など
特徴	1. 弁体に等圧孔を設けてあり、操作レバーのワンタッチ操作で上流側圧力を下流側に導き等圧にして弁の開閉をするため、軽快な操作ができます。 2. 操作レバーは、コ字状の案内溝内を動くため、無理な力をかけずに開閉でき、案内溝の両側のいずれかにある場合には、全開または全閉の位置にロックされています。 3. 弁座は、上流側圧力を利用したセルフシール方式を採用しているため、使用圧力に関係なくシールが確実であるとともに、開閉操作時には弁座の内外がほぼ等しい圧力になり、シーティングトルクが減少し、弁座の摩擦が抑制されます。 4. ボール形回転弁の為、全開時には口径の大きさと同じくらいの開口面積があります。

技術資料をみる

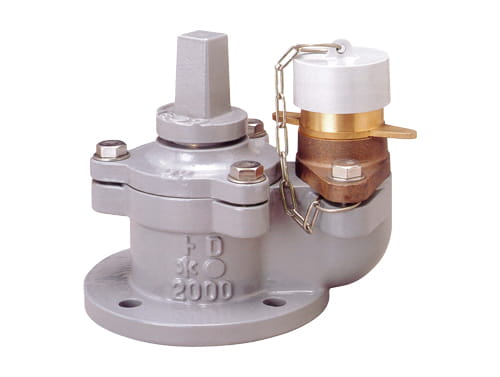

消火栓

αL形　水道用地下式消火栓

呼び径	φ75
接続	JIS G5527：7.5K
流体	水道水、農業用水、工業用水など
特徴	1. 弁体リフト方式の為、微少開栓時の水の飛散はありません。 2. 主要部品がステンレス製の為、錆、腐食に対して非常に強く手入れも簡単です。 3. 地上から消火栓を容易に着脱できるように配慮されています。 4. 内外面の構造が簡潔で、粉体塗装が容易で仕上がりがよくなります。 5. 内ネジ方式の為、全閉時と全開時の全高は同じです。 6. 弁座を含む各部品の取替が容易です。

技術資料をみる

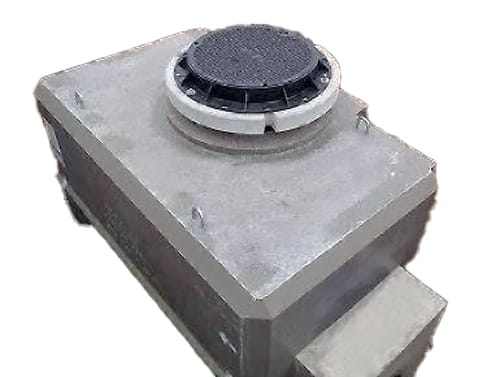

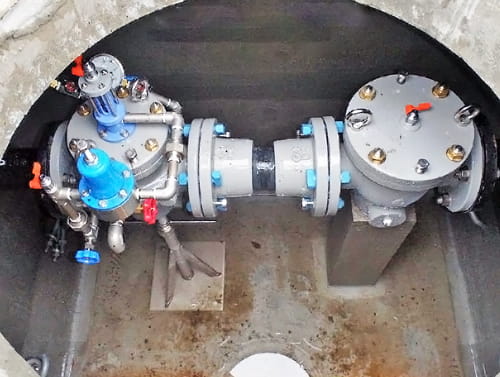

レジンコンクリート製ボックス

特徴	1. 工場にてバルブや配管材をボックス内に組み込んだ後、現場設置する為、工期の短縮につながります。 2. 輪荷重に十分耐える強度を有しています。 3. 優れた耐食性により設置場所の土壌を選ばず、優れた凍結融解性により寒冷地でも耐久性があります。 4. 経済的にも優れています。

その他

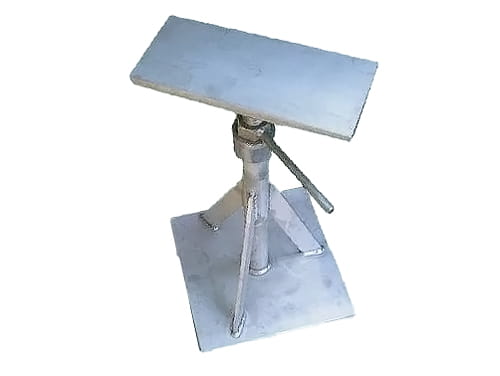

減圧弁・ストレーナ用ジャッキ架台

呼び径	φ50~φ250用
特徴	1. ハンドルの簡単な操作により、容易に高さが調整できます。 2. オールステンレス製の為、錆、腐食に対して非常に強く手入れも簡単です。

技術資料をみる
